محل منبع: | چین |
نام تجاری: | JSHG |
گواهی: | ISO/CNAS/IAF/CA |
شماره مدل: | HG-SP |
مقدار حداقل تعداد سفارش: | یک کانتینر 40 HQ |
---|---|
قیمت: | negotiation |
زمان تحویل: | 1 هفته |
شرایط پرداخت: | L/C، T/T یا Western Union |
قابلیت ارائه: | 3000 تن متریک در ماه |
درجه ولتاژ: | 10 کیلو ولت ~ 500 کیلو ولت | جوشکاری: | طبق AWS D 1.1، روشهای خودکار جوشکاری CO2 یا قوس زیردریایی |
---|---|---|---|
شکل: | گرد / چند ضلعی / مخروطی / لوله ای / مخروطی | ساختار اتصال: | همپوشانی / اتصال فلنج |
کاربرد: | باغ، خط انتقال برق | نام: | قطب دکل بالا |
برجسته: | 30 متر لوله لوله فولادی سوگینگ تیرک,لوله فولادی لوله سوئینگ تیرک گاردن,لوله فولادی لوله سوئیچ قطب 500 کیلوولت |
برج فولادی خط انتقال برق 10kv-500kv فولاد گالوانیزه
شکل قطب

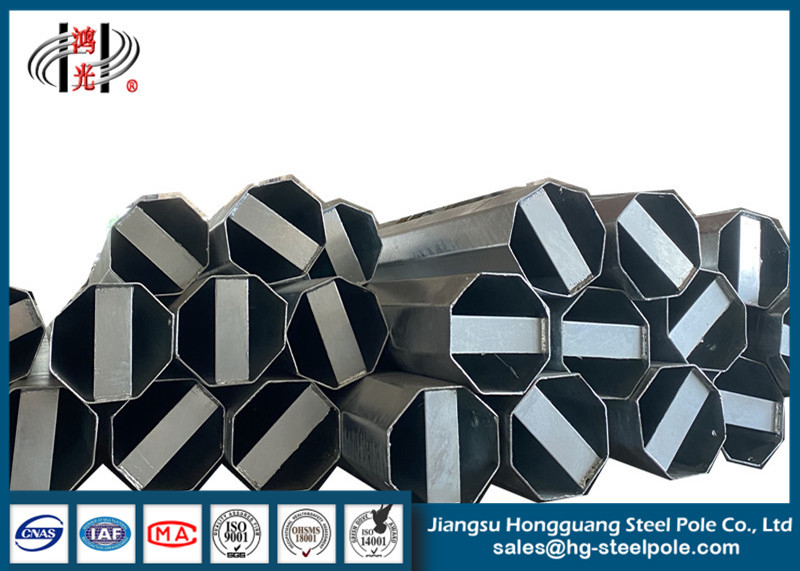

مخروطی گرد؛هشت ضلعی مخروطی;مربع مستقیم؛پلکانی لوله ای;
شفت ها از ورق فولادی ساخته می شوند که به شکل مورد نیاز تا می شود و به صورت طولی توسط دستگاه جوش اتوماتیک جوشکاری می شود.
پوشش پودری
رنگ پودری خالص پلی استر، رنگ با توجه به اختیاری است
رنگ ستاره دار RAL.
مشترک شدن
اتصال قطب با حالت درج، حالت فلنج داخلی، حالت اتصال چهره به چهره.
صفحه پایه نصب شده است
صفحه پایه به شکل مربع یا گرد با سوراخ های شکاف دار برای پیچ لنگر و ابعاد مطابق با نیاز مشتری است.
روی زمین نصب شده است
طول مدفون در زیر زمین طبق نیاز مشتری.
کنترل کیفیت
ما کیفیت را مطابق با جریان ISO9001-2008 کنترل می کنیم.کیفیت در هر مرحله از تولید برای اطمینان از انطباق محصول با مشخصات / استانداردها استفاده می شود.بازرسی های دقیق توسط مهندسان بازرسی بسیار آموزش دیده طبق رویه های تعریف شده از مرحله مواد اولیه تا محصول نهایی و تحویل انجام می شود.مونتاژ نمونه اولیه برج ها در کارخانه انجام می شود.
مشخصات فنی:
تایپ کنید | قطب مستقیم، قطب کششی، قطب چرخشی |
مناسب برای | تیر برق برای خط انتقال برق |
شکل | مخروطی، چند هرمی، ستونی، چند ضلعی یا مخروطی |
مواد |
معمولا Q345B/A572، حداقل قدرت تسلیم>=345n/mm2 Q235B/A36، حداقل قدرت تسلیم>=235n/mm2 و همچنین کویل نورد گرم از Q460، ASTM573 GR65، GR50، SS400، SS490ST52 |
تورلانس ابعاد | +- 2٪ |
قدرت | 35 کیلو ولت ~ 550 کیلو ولت |
ضریب ایمنی |
ضریب ایمنی برای هدایت شراب: 8 ضریب ایمنی برای زمین کردن شراب: 8 |
بار طراحی بر حسب کیلوگرم | 300 ~ 1000 کیلوگرم به 50 سانتی متر از تا قطب اعمال می شود |
علامت گذاری می کند | ننه پالت از طریق رودخانه یا چسب، حکاکی، برجسته بر اساس نیاز مشتری |
درمان سطحی | گالوانیزه گرم با پیروی از ASTM A 123، قدرت پلی استر رنگی یا هر استاندارد دیگری که توسط مشتری مورد نیاز است. |
مشترک لهستانی ها | حالت درج، حالت فلنج داخلی، حالت مفصل چهره به چهره |
طراحی قطب | در برابر زلزله 8 درجه |
سرعت باد | 160 کیلومتر/ساعت. |
حداقل قدرت تسلیم | 355 mpa |
حداقل مقاومت کششی نهایی | 490 mpa |
حداکثر استحکام کششی نهایی | 620 mpa |
استاندارد | ISO 9001 |
طول هر بخش | در عرض 14 متر یک بار تشکیل بدون اتصال لغزش. |
جوشکاری |
تست عیب. جوشکاری دوگانه داخلی و خارجی باعث می شود جوشکاری خوب باشد استاندارد جوش: AWS (انجمن جوشکاری آمریکا) D 1.1 |
ضخامت | 2.5 میلی مترتا 30 میلی متر |
فرایند تولید | تست مواد اولیه → برش → خمش → جوش (طولی) → بررسی ابعاد → جوشکاری فلنج → سوراخ کاری → کالیبراسیون → دبر → گالوانیزه یا پوشش پودری ، رنگ آمیزی → کالیبراسیون مجدد → نخ → بسته ها → تحویل |
جزئیات محصول
مدیریت مهندسی و طراحی
"طراحی و فناوری، حرفه ای و رایج، نرم افزار و سخت افزار" فلسفه طراحی JSHG است.ما یک رابطه همکاری نزدیک با موسسات و شرکت های طراحی در همان صنعت برقرار کرده ایم.شرکت ما از طریق ارتباط نزدیک و اکتشافات، مفهوم طراحی پیشرفته، معرفی نرم افزار طراحی درجه یک داخلی و خارجی و جذب پرسنل با کیفیت بالا را در پیش گرفت.
در بخش تحقیق و توسعه، بسیاری از کارکنان ارشد تحقیقاتی و طراحی با تجربه و شبکه توسعه سفت و سخت وجود دارند که اطمینان حاصل می کنند که طرح های پیشنهادی ما با تقاضای مشتری مطابقت می کند، حتی از انتظارات آنها فراتر می رود.
مدیریت کنترل کیفیت
JSHGسیستم مدیریت کیفیت ISO9001 را گذرانده است.علاوه بر این، آزمایشگاه بازرسی فیزیکی و شیمیایی حرفه ای را پردازش می کند و مجهز به سیستم تشخیص اشعه ایکس، سیستم تشخیص اولتراسونیک، دستگاه تست جهانی نمایشگر صفحه نمایش، آنالایزر طیف انتشار فوتوالکتریک، و همچنین تحلیلگر میکرو کامپیوتری کربن و گوگرد و غیره است.
در همین حال، یک سیستم مدیریت کیفیت علمی و دقیق را تشکیل داده است که به طور موثر و دقیق کنترل کیفیت محصولات را از مواد اولیه تا محصولات نهایی تضمین می کند.
