قطب برج لوله توپی فولادی 220KV خط انتقال نیرو

جزئیات محصول:

محل منبع:	چین
نام تجاری:	JSHG
گواهی:	ISO/CNAS/IAF/CA
شماره مدل:	HG-SP-110KV

پرداخت:

مقدار حداقل تعداد سفارش:	قابل توافق
قیمت:	negotiation
جزئیات بسته بندی:	* پوشیده از پلاستیک یا مات یا مطابق با درخواست مشتری.
زمان تحویل:	2 هفته در هر ظرف پس از تایید PO / نقشه / پیش پرداخت
شرایط پرداخت:	L / C ، T / T یا Western Union
قابلیت ارائه:	3000 تن متریک در هر ماه

مخاطب

توضیحات محصول جزئیات

مواد:	Q345	یک بار تشکیل:	16 متر پس از تشکیل بدون اتصال
ولتاژ درجه:	220 کیلو ولت	جوشکاری:	استاندارد AWS D1.1
شکل:	مخروطی ، گرد ، چند ضلعی (هشت ضلعی ، Dodecagonal ، شش ضلعی و غیره) ، توبولار ، Tapered ， و غیره	دوره زندگی:	بیش از 25 سال ، طبق برنامه نصب محیط است
گالوانیزه:	استاندارد GB / T 13912-2002 چینی و استاندارد آمریکایی ASTM A123.
برجسته:	قطب نور خیابان خیابان هشت ضلعی , قطب های فولادی گالوانیزه 220KV

قطب های انتقال برق فولاد برج لوله توپی برقی برای خط انتقال نیرو

توضیحات محصول:

محصولات	قطب های انتقال برق فولاد برج لوله توپی برقی برای خط انتقال نیرو
کاربرد	پست برق ترانسفورماتور برق
استنداد	استاندارد NEA
رنگ آمیزی	طبق درخواست مشتری
شکل	مخروطی ، گرد ، چند ضلعی (هشت ضلعی ، دوداگاگون ، شش ضلعی و غیره) ، توبولار ، مخروط
گالوانیزه شدن	گالوانیزه شدن گرم ساختار زیر ایستگاه مطابق با استاندارد GB / T 13912-2002 چینی و استاندارد آمریکایی ASTM A123 است.
مشترک	مشترک با حالت فلنج.

مزایای محصول:

لوله توپی لوله ای از جنس استیل برق گالوانیزه Hot Dip Galvanized نقش مهمی در صنعت انتقال و توزیع نیروی برق دارد.به منظور پاسخگویی به تقاضای روزافزون بیشتر برای قطب لوله های فولادی ، شرکت ما انواع مختلفی از قطب لوله ای فولادی را برای سیستم انتقال قدرت و توزیع برق طراحی و تولید می کند.علاوه بر این ، قطب لوله ای از جنس استیل الکتریکی ما توسط ایستگاه آزمایش برج انتقال قطب مورد آزمایش و تأیید قرار گرفته است.

فرآیند محصول:

1. مواد اولیه چوب: هنگام خرید مواد اولیه (صفحه فولادی) ، باید روی برگه گواهی کارخانه آسیاب محصور شوید. هنگامی که مواد اولیه وارد انبار شوند ، بخش کیفیت باید تست کشش و تجزیه ترکیب شیمیایی را انجام دهد. اطمینان حاصل کنید که مواد اولیه مطابق با استانداردهای مورد نیاز قبل از تولید هستند.
استاندارد مواد: ASTM GR65
2.Cuting: زدن مواد اولیه ای که تمام استاندارد مورد نیاز را در طول و عرض مختلف داشته باشد.

3.Molding: صفحه فولادی برش خورده را به شکل (مدور یا چند ضلعی) که مطابق با آن در نقشه مشخص شده است ، شکل دهید.
4.Welding: پس از قالب گیری ، صفحه فولادی را با هم جوش دهید .به دلیل اینکه جوش های طولی است.
5.Dimension را تأیید کنید: جوشکاری آفر ، قطر ، طول را مطابق نقشه بررسی کنید.
6.Flange: فلنج را به قطب اصلی جوش دهید
استاندارد جوشکاری: ASTM A 252-1998 یا ASTM A 714-1999
7.Drill: سوراخ را در محل مناسب حفاری کنید همانطور که در نقشه درخواست شده است.
8.Calibration: صافی و قطر را بررسی کنید تا مطمئن شوید تمام نیاز را برآورده می کند.
9.Deburr: کلیه بربرها پس از حفاری یا برش فولادها باید قبل از گالوانیزه ، مجدداً دزدگیر و مناسب شوند.
10.Galvanization: کلیه قطب های داخلی و خارجی مطابق با الزام ذکر شده در نقشه یا مشخصات مربوطه باید گالوانیزه شوند.
استاندارد گالوانیزه: IS2629-1985 ، BS729-1971
11.Recalibration: دقت و قطر را مجدداً بررسی کنید تا مطمئن شوید که پس از گالوانیزه ، تمام نیازها را برآورده می کند.
12.Thread: قسمت هایی را که به پیچ پیچ نیاز دارند نخ کنید و مطمئن شوید که می تواند با موفقیت در سایت نصب شود.
13.Packages: قطب های ما به عنوان پوشش عادی بسته بندی شده توسط دریا / جاده ، مواد بسته بندی چوبی را نیز دارا می باشد ، به هر حال می تواند توسط مشتری مورد نیاز نیز دنبال شود ، هر 40HC یا OT می تواند بارگیری کند که چند عدد پایه را برای مشتری محاسبه می کند در واقع مشخصات و داده ها

قطب برج لوله توپی فولادی 220KV خط انتقال نیرو 0

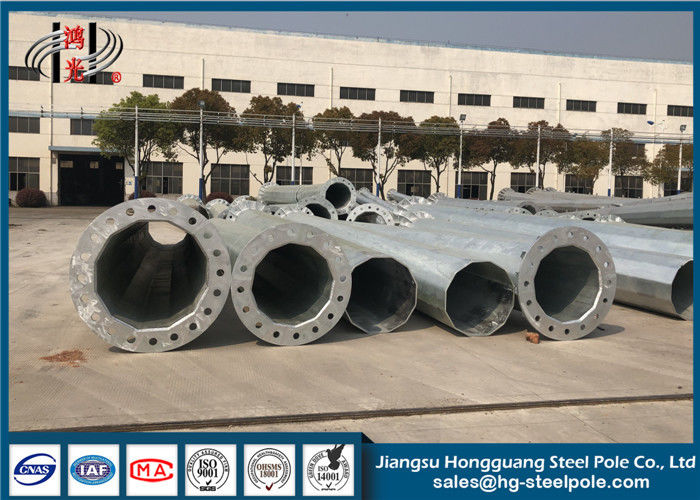

نمایش محصول:

قطب فولادی مدیریت ملی برق (فیلیپین) مشخصات توزیع قطب استیل 25FT ، 30FT ، 35FT ، 40FT ، 45FT
قد (فوت)	ضخامت (میلی متر)	قطر بالا (میلی متر)	قطر دکمه (میلی متر)	بار طراحی (کیلوگرم)	استرس عملکرد (MPa)	پوشش روی (میکرون)
25	2.5	120	152	300	345	86
30	3.0	127	226	500	345	86
35	3.0	127	248	500	345	86
40	3.0	127	317	500	345	86
45	4.0	127	328	750	345	86
